    RS485型空調控制器作為動環監控項目的一個重要組成部分，布線的方便快捷和遠距離傳輸是他的主要特點，因此能夠廣泛應用于各種復雜的動環監控項目。下面給大家詳細講解各個端口的接線方法。

   上圖是縱橫通AC485T空調控制器的側面，第1臺AC485T空調控制器的A端口可以連接第2臺AC485T空調控制器的A端口，B端口連接B端口，這樣就可以把兩臺空調控制器并聯到2條數據線上，同時傳輸2臺空調控制器的數據，節省安裝時間和節省線材。VCC是連接溫濕度的正極，DATA是溫濕度的數據信號，GND是溫濕度的負極，電流檢測是連接感應線圈的兩條線，可以不分正負極，紅外+是連接紅外發射器的正極，紅外-是連接紅外發射器的負極，DO端口用來連接報警器。DC12V是電源輸入，給空調控制器供電的。

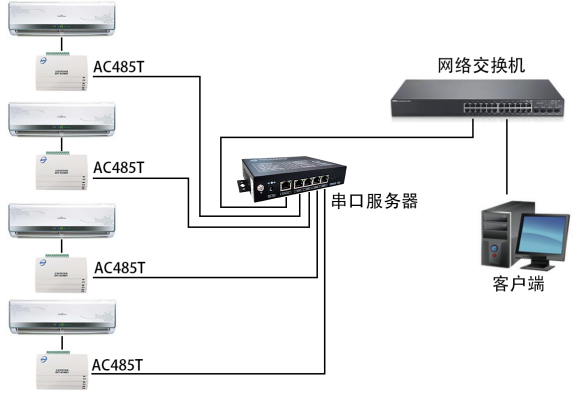

   RS485型空調控制器也可以通過串口服務器進行組網，可以把多個AC485T并聯，然后通過串口服務器統一采集數據，再通過網絡交換機把數據傳輸到電腦。RS485組網是一種比較方便布線的組網方式，理論傳輸距離1200米，并且多臺設備可以并聯，安裝起來省時省力，不過在實際應用中，建議把相同類型的設備并聯，不同類型的設備建議不并聯，以免有些設備的數據傳輸會遇到沖突或者互相影響的問題。

   RS485型空調控制器在并聯后數據的傳輸和設備的綁定連接需要注意的問題是給每臺設備設置不同的地址，否則會造成數據的沖突和錯亂。
