蓄電池監測設備安裝

      今天我們來講講蓄電池監測設備安裝，在講這個之前我們先；了解它作用在哪？

      看這個名字“蓄電池監測設備”就知道對電池進行監控的設備，是機房或弱電間里的電池進行監控，監控電池運行情況和電壓電流變化等等。

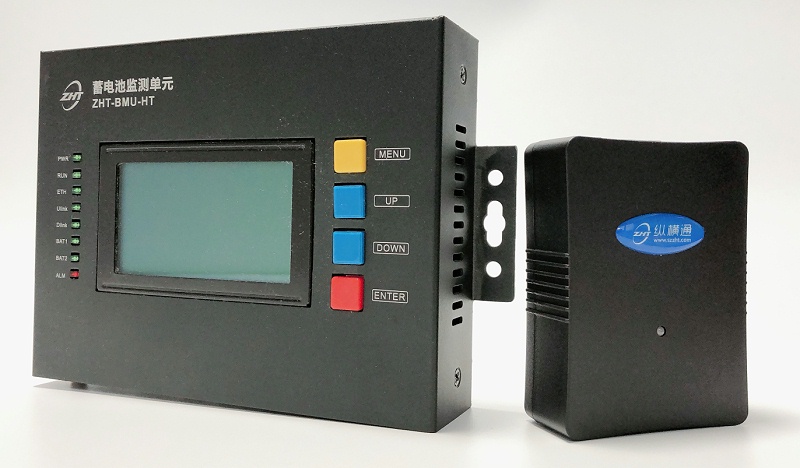

      現在讓我們直接進入蓄電池監測設備安裝的過程，在這里先做一下準備工作，以BMU為例，這是我公司“深圳市縱橫通信息技術有限公司自主研發的高性能蓄電池監控平臺”。

      設備準備：1.BMU-HT 監控單元 、2.BMU-AM 模塊 、3 AM 通訊線（至少有一根長）、4. AM 電池線采集線 、5 HALL 傳感器及采集線 、6 環境溫度探頭（若未選配，可省）、7. HT 供電電源（DC12V 開關電源或適配器）、 8. 線材若干（網線、電源線）、9 扎帶、自攻螺釘等 10) 8PIN 和 6PIN 水晶頭若干 ，

      準備工具：筆記本電腦 1 個（已安裝 BMU 調試工具） 、2.無線路由器（備用，現場調試比交換機更方便）、 3.萬用表 1 塊、 4.電池接線扳手+絕緣手套若干（規格看具體電池而定）、 5.網線鉗 1 把（支持 8PIN，6PIN 水晶頭）、 6 剪鉗 1 把，活動扳手 1 把、 7 大小螺絲刀（一字小螺絲刀至少 1 把） 、8. 網線至少 2 根 、9 .排插 1 個、 10. 其他工具（電鉆、錘子等）看現場情況而定 ，準備做好后，就可以開始安裝了。

      先調試好一臺BMU-HT蓄電池監測設備當主機來調試 BMU-AM 模塊(用于采集單節電池數據），如某個機房里有30節電池，所以調試BMU-AM 模塊的地址，設置為1-30地址，先給BMU-HT 監控單元和BMU-AM 模塊通電，BMU-AM 模塊通電一般是用于接在某節電池上，可以用電腦在 WEB，配置好電池參數，也可以在BMU-HT 監控單元配置，在配置好電池參數后就用供電線接BMU-AM 模塊接在電池上，然后用對應設備給的采集線接在每一節電池串聯在一起，然后接回BMU-HT 監控單元上，然后再接HALL 傳感器接在給電池供電的火線上來檢測電流情況，最后用網線接在電腦上或者我公司的主機上就可以看到電池數據了。

      最后說一下接BMU-AM 模塊這里，在接線時，對應零火線來接，接的時候，活動扳手調到可以扭動電池上的螺絲帽，扳手要纏繞電氣膠帶，防止觸電。
