(1) 干節點：無源開關；具有閉合和斷開的2種狀態；2個接點之間沒有極性，可以互換；
常見的干接點信號有：
a) 各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；
b) 各種按鍵；
c) 各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；
d) 繼電器、干簧管的輸出；有干接點就有濕接點。
(2) 濕接點：有源開關；具有有電和無電的2種狀態；2個接點之間有極性，不能反接；
常見的濕接點信號有：
a) 如果把以上的干接點信號，接上電源，再跟電源的另外一極，作為輸出，就是濕接點信號；工業控制上，常用的濕接點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是濕接點，盡管這樣做比較少；
b) 把TTL電平輸出作為濕接點，也未嘗不可；一般情況下，TTL電平需要帶緩沖輸出的，例如：7407、245、244等，與VCC等構成回路；244、245也可以跟gnd構成回路；才能驅動遠方的光耦。
c) NPN三極管的集電極輸出和VCC；
d) 達林頓管的集電極輸出和VCC；
e) 紅外反射傳感器和對射傳感器的輸出；
UART是通用異步收發器（異步串行通信口）的英文縮寫，它包括了RS232、RS499、RS423、RS422和RS485等接口標準規范和總線標準規范，即UART是異步串行通信口的總稱。
RS232、RS499、RS423、RS422和RS485等，是對應各種異步串行通信口的接口標準和總線標準，它規定了通信口的電氣特性、傳輸速率、連接特性和接口的機械特性等內容。實際上是屬于通信網絡中的物理層（最底層）的概念，與通信協議沒有直接關系。而通信協議，是屬于通信網絡中的數據鏈路層（上一層）的概念。
COM口是異步串行通信口的簡寫，串口通常是9針，也有25針的接口，最大速率115200bps，串口的接口標準規范和總線標準規范是RS-232，有時候也叫做RS-232口。
|
規定 |
RS232 (MAX232) |
R485/RS422（MAX485） |
|
工作方式 |
單端 |
差分 |
|
節點數 |
1收、1發 |
1發32收(1發128收,MAX487) |
|
最大傳輸電纜長度 |
15m |
1220m |
|
最大傳輸速率 |
20Kb/S |
2.5Mb/s (1m以內) |
|
最大驅動輸出電壓 |
-5V～+5V |
-5V～+5V |
|
驅動器負載阻抗(Ω) |
300 |
27 |
|
接收器輸入電壓范圍 |
+/-15V |
-7V～+12V |
|
接收器輸入門限 |
+/-3V |
+/-200mV |
|
接收器輸入電阻(Ω) |
7K |
12K(48K,MAX487) |
|
驅動器共模電壓 |
|
-1V～+3V |
|
接收器共模電壓 |
|
-7V～+12V |
其中各位的意義如下：
a) 起始位：先發出一個邏輯”0”的信號，表示傳輸字符的開始。
b) 數據位：緊接著起始位之后。數據位的個數可以是4、5、6、7、8等，構成一個字符。通常采用ASCII碼。從最低位開始傳送，靠時鐘定位。
c) 奇偶校驗位：數據位加上這一位后，使得“1”的位數應為偶數(偶校驗)或奇數(奇校驗)，以此來校驗資料傳送的正確性。
d) 停止位：它是一個字符數據的結束標志。可以是1位、1.5位、2位的高電平。
e) 空閑位：處于邏輯“1”狀態，表示當前線路上沒有資料傳送。
f) 波特率：是衡量數據傳送速率的指針。表示每秒鐘傳送的二進制位數。例如數據傳送速率為120字符/秒，而每一個字符為10位，則其傳送的波特率為10×120＝1200字符/秒＝1200波特。
差分傳輸：一種信號傳輸的技術，差分傳輸在這兩條線上都傳輸信號，區別于傳統的一根信號線一根地線的做法，差分信號，這兩個信號的振幅相等，相位相反。在這兩根線上的傳輸的信號就是差分信號。信號接收端比較這兩個電壓的差值來判斷發送端發送的是邏輯0還是邏輯1。在電路板上，差分走線必須是等長、等寬、緊密靠近、且在同一層面的兩根線。

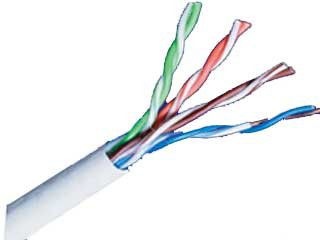

傳輸差分信號的線纜必須是雙絞線，如圖所示：
差分信號抗干擾原理：由于雙絞線是2根緊密殘繞在一起的一股線，當有外部干擾的時候，2根線纜受到的干擾信號是一樣的，產生同樣的波動，這干擾信號在接收端進行“差”運算后，結果等于0，相當于沒有干擾產生。
RS485通信也需要處理接地問題：電子系統接地是很重要的，但常常被忽視。接地處理不當往往會導致電子系統不能穩定工作甚至危及系統安全。RS-422與RS-485傳輸網絡的接地同樣也是很重要的，因為接地系統不合理會影響整個網絡的穩定性，尤其是在工作環境比較惡劣和傳輸距離較遠的情況下，對于接地的要求更為嚴格。否則接口損壞率較高。很多情況下，連接RS-422、RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。而忽略了信號地的連接，這種連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患。
測試卡

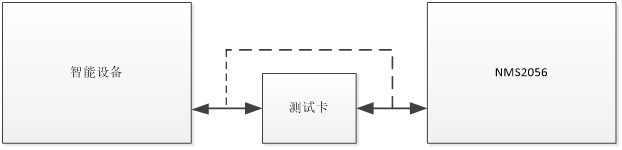

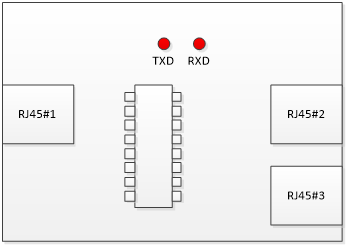

測試：RJ45#1，RS45#2，和NMS2056等主機接口，直連。RJ45#3，與PC連接，用于跟蹤RJ45#1#2的數據通信。
a) 確定接口的TX+、TX-，使用萬用表測試一下，確定電壓在+5V以上。
b) 如果有GND，調試的時候最好將GND和監控主機的GND連接。
c) 如果TX+、TX-之間電壓是+3V的，通信距離不要超過300米。
d) 如果通信距離超過300米的，確認2件事情。
e) 先使用電腦+轉換器進行近距離調試，確認通信成功后在延長線路。
f) 波特率盡可能低，例如有2400、4800、96000三種波特率可設置，一定選擇2400。
g) 主機和智能設備接口的地方并聯120歐姆電阻，防止信號反射。
